Umsetzung des Luftschrankes
Entwicklung einer projektbezogenen Systemlösung zur zentralen Luftversorgung sowohl saug- als auch druckseitig.

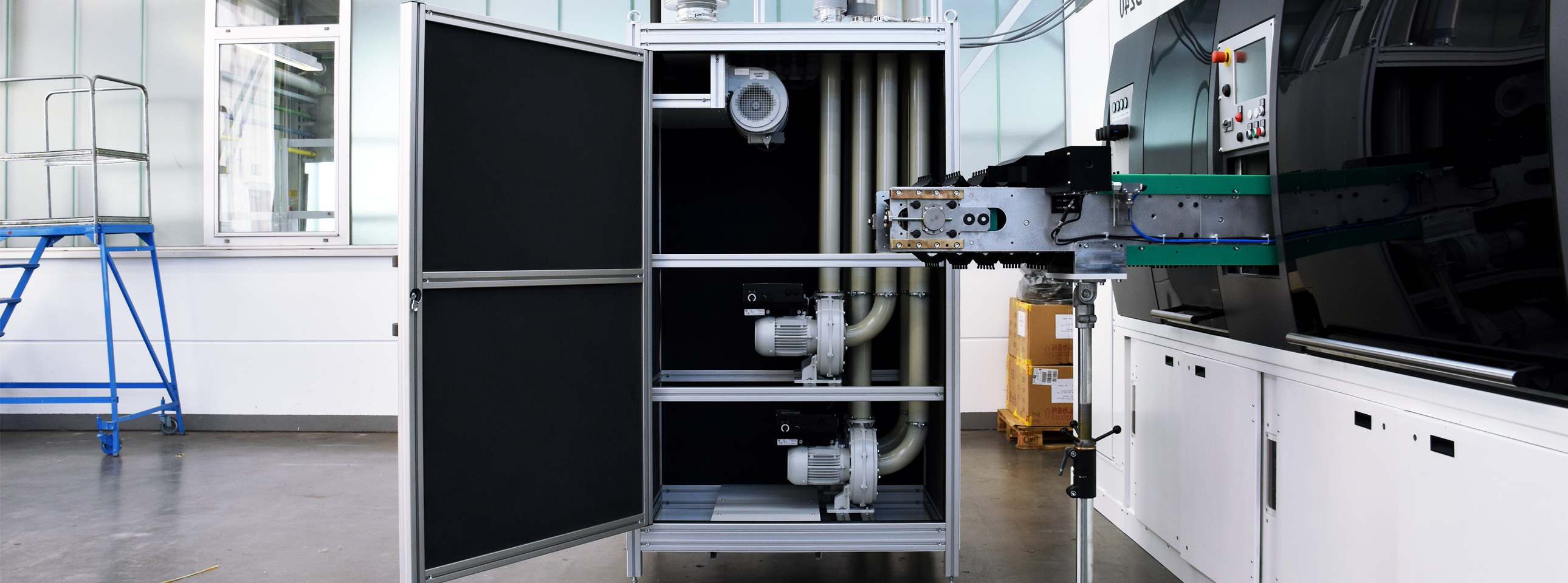

Das Ergebnis ist ein kompakter und separater Luftschrank, der eine montagefertige lufttechnische und elektrische Anbindung bereitstellt. Die Vorteile hierbei sind Reduzierung von Wärmeentwicklung und Schallemission sowie einfache Wartungsmöglichkeiten.
Elektror Leistung
- bedarfsgerechte Auslegung der einzelnen Geräte
- Konstruktion des Luftschranks
- internes Rohrleitungs-Design
- Ausführung und Platzierung der elektrischen und lufttechnischen Schnittstellen
- Kühlluftberechnung
- Komplett-Lieferung „Plug-and-Play“
- Abnahme des Luftschranks mit Messungen beim Kunden vor Ort
Inhalt des Luftschranks
- Niederdruckventilator 2D 052
- Mitteldruckventilator RD 10
- Hochdruckventilator HRD 1 T FUK - 105/1,1
- Seitenkanalverdichter 1SD 710 - 50/4,0
- Seitenkanalverdichter 1SD 810 - 50/5,5
- Seitenkanalverdichter 2SD 520 - 50/4,0
Technische Daten
- Vakuum/Druck -355 mbar bis +500 mbar
- Volumenströme 3,8 m³/min bis 30 m³/min
- Leistungen 0,56 kW bis 5,5 kW
