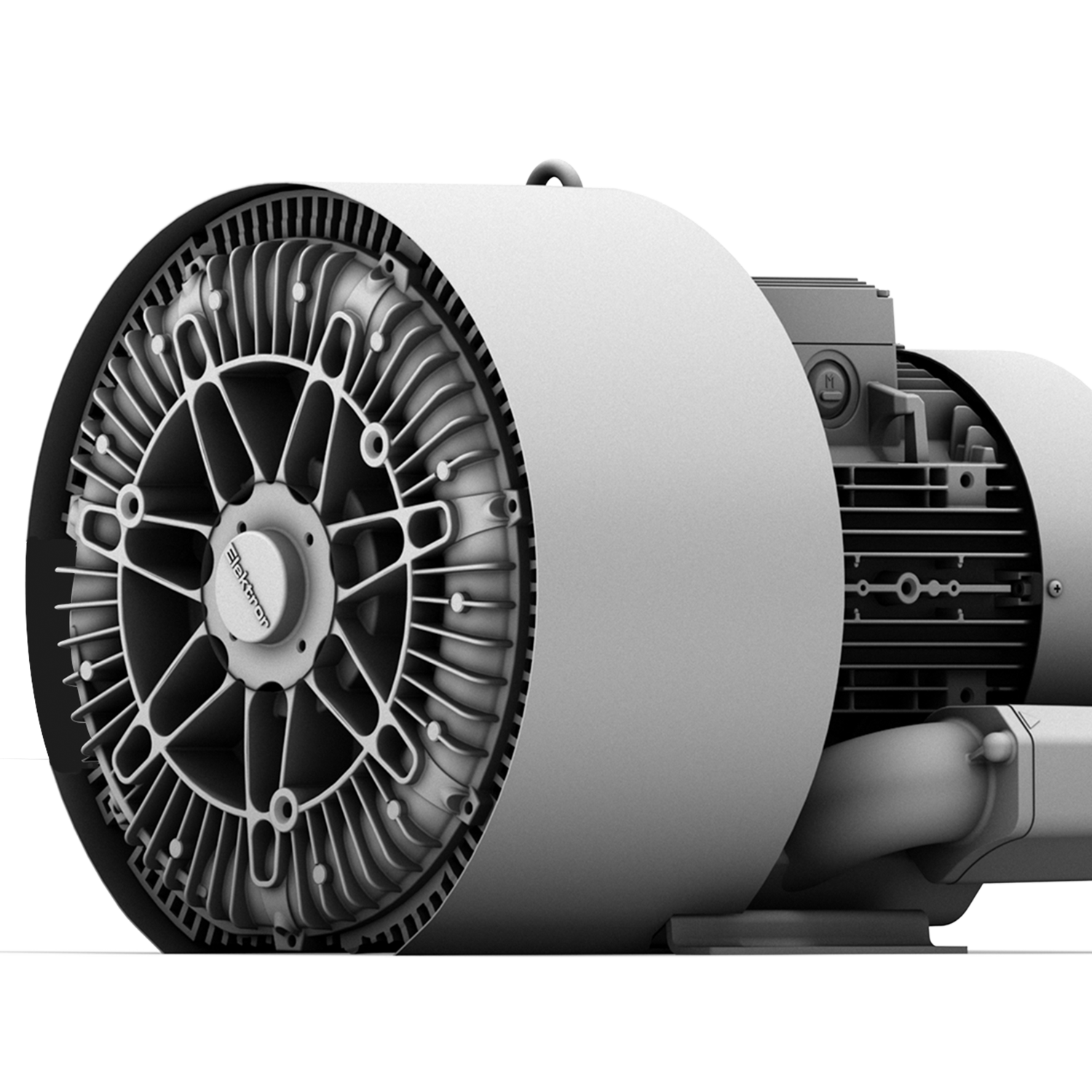

Doppelstufige Seitenkanalverdichter
2SD 740
Bis 21,83 m³/min und 750 mbar. Gehäuse und offene Laufräder aus Aluminiumguss. Direkter Antrieb, integrierter Temperaturwächter, integrierter Schalldämpfer, kompakte Bauweise, weitgehend korrosionsbeständig.
Kennlinien
Leistungsdaten
Effizienzklasse
Volumenstrom
Gesamtdruckdifferenz
Volumenstrom (Unterdruck)
Gesamtdruckdifferenz (Unterdruck)
Spannung
Frequenz
Stromaufnahme
Leistung
Gewicht
Schalldruckpegel
-
m³/min
Pa
m³/min
Pa
V
Hz
A
kW
kg
dB (A)
2SD 740 - 50/4,0
-
8,83
14000
8,83
15000
360-440
50
7,8
4,0
54
74
2SD 740 - 50/5,5
-
8,83
26000
8,83
20000
360-440
50
10,5
5,5
69
74
Kennlinien
Leistungsdaten
Effizienzklasse
Volumenstrom
Gesamtdruckdifferenz
Volumenstrom (Unterdruck)
Gesamtdruckdifferenz (Unterdruck)
Spannung
Frequenz
Stromaufnahme
Leistung
Gewicht
Schalldruckpegel
-
m³/min
Pa
m³/min
Pa
V
Hz
A
kW
kg
dB (A)
2SD 740 - 50/4,0
-
10,0
9000
10,0
10000
415-480
60
9,0
6,0
54
78
2SD 740 - 50/5,5
-
10,0
20000
10,0
21000
415-480
60
10,3
8,6
69
78
Technische Zeichnungen
Downloads
|
Katalog 1SD/2SD |
Katalog | 8 MB | Herunterladen | |
|
Katalog ND |
Katalog | 5 MB | Herunterladen | |
|
Betriebsanleitung 1SD, 2SD (de, en) |
Betriebsanleitung | 4 MB | Herunterladen | |
|
Betriebsanleitung 1SD, 2SD (sl, en) |
Betriebsanleitung | 3 MB | Herunterladen | |
|
Betriebsanleitung 1SD, 2SD (es) |
Betriebsanleitung | 3 MB | Herunterladen | |
|
Betriebsanleitung 1SD, 2SD (fr, it, nl, da) |
Betriebsanleitung | 6 MB | Herunterladen | |
|
Betriebsanleitung 1SD, 2SD (pl) |
Betriebsanleitung | 3 MB | Herunterladen |
Zubehör
2SD 740 anfragen
Wir beraten individuell und nach Bedarf. Unsere Experten stehen Ihnen gerne zur Verfügung.
Jetzt anfragen
