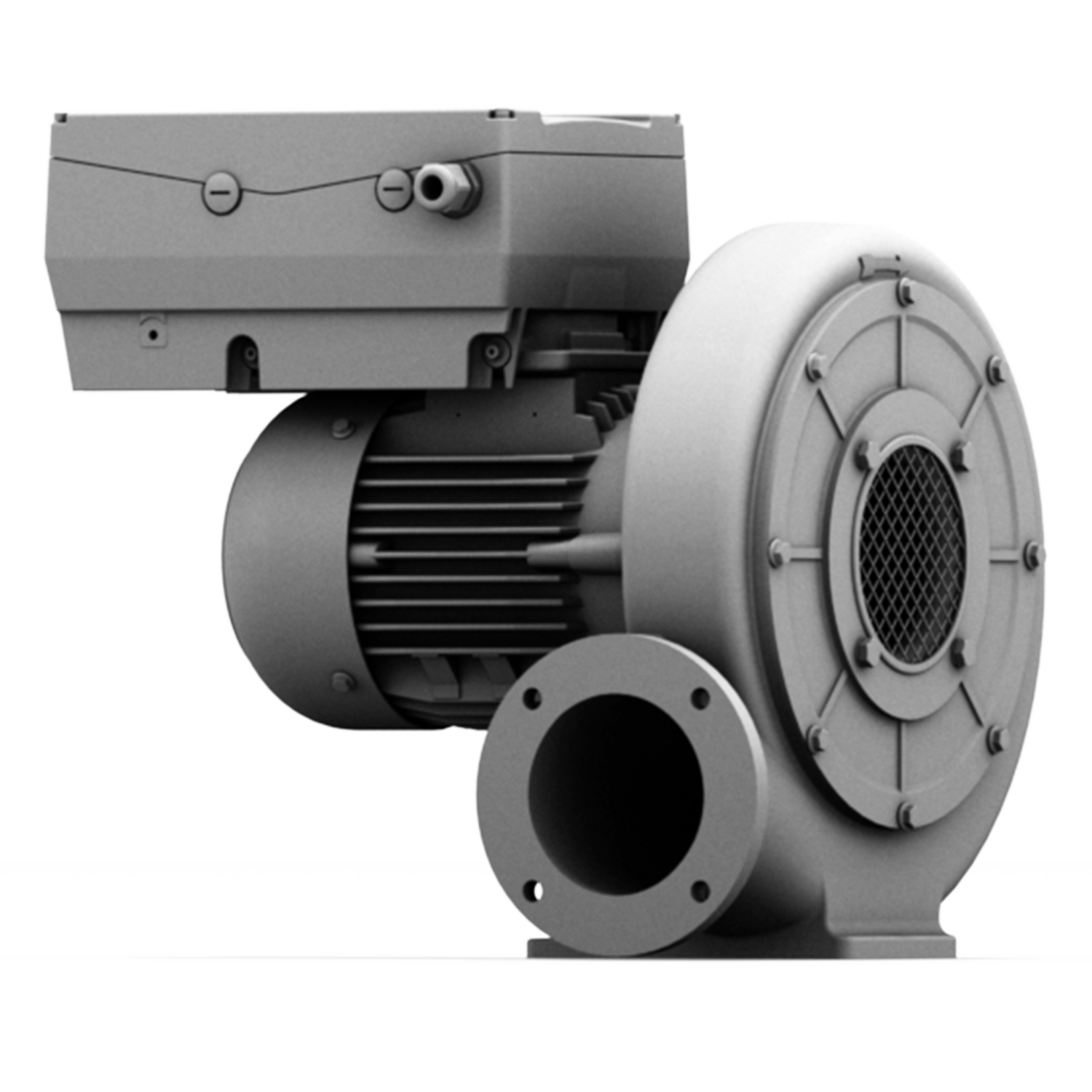

Radial-Hochdruckventilatoren mit Frequenzumrichter

HRD 14T FU/FUK

Unsere Radialventilatoren der HRD Baureihe fördern mit bis zu 97 m³/min und 21.000 Pa. Verschleißfreier, direkter Antrieb über abgesetzte (FU) oder aufgebaute (FUK) Frequenzumrichter. Höherdrehend bis zu 135 Hz (ca. 7.670 U/min). Gehäuse aus Aluminiumguss, vorwiegend rückwärtsgekrümmte Laufräder, weitgehend korrosionsbeständig.

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Spannung

Frequenz

Stromaufnahme

Leistung

Drehzahl

Gewicht

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

HRD 14T FU/FUK-105/1,10

-

10,0

4900

230/400

105

4,15/2,40

1,10

6070

17

HRD 14T FU/FUK-105/1,50

-

16,5

4900

230/400

105

5,70/3,30

1,50

6075

19

HRD 14T FU/FUK-105/2,20

-

24,0

4900

230/400

105

6,90/4,00

2,20

6140

22

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Spannung

Frequenz

Stromaufnahme

Leistung

Drehzahl

Gewicht

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

HRD 14T FU/FUK-105/1,10

-

10,0

4900

400

105

2,40

1,10

6070

21

HRD 14T FU/FUK-105/1,50

-

16,5

4900

400

105

3,30

1,50

6075

23

HRD 14T FU/FUK-105/2,20

-

24,0

4900

400

105

4,00

2,20

6140

26

ATEX

Für diese Baureihe sind ATEX Geräte auf Anfrage lieferbar. Bitte senden Sie uns bei Interesse unser ATEX Selbstauskunft ausgefüllt zu.

Technische Zeichnungen

Downloads

Katalog HRD

Katalog PDF 8 MB

Betriebsanleitung HRD (de, en)

Betriebsanleitung PDF 3 MB

Betriebsanleitung HRD (fr, it, nl, da)

Betriebsanleitung PDF 5 MB

Betriebsanleitung HRD (es, pt, gr, pl)

Betriebsanleitung PDF 5 MB

Betriebsanleitung HRD (sr)

Betriebsanleitung PDF 2 MB

Betriebsanleitung HRD (ru)

Betriebsanleitung PDF 3 MB

Zubehör

HRD 14T FU/FUK anfragen

Wir beraten individuell und nach Bedarf. Unsere Experten stehen Ihnen gerne zur Verfügung.
