Ventilatore radiale ad alta pressione in alluminio
A-HP 355/35
Portata fino a 90 m³/min e 13.650 Pa. Consumi ridotti, azionamento diretto mediante convertitore di frequenza (FU/FUK) . Corpo ventilatore in fusione di alluminio. Girante e corpo ventilatore ottimizzati per il miglior accoppiamento meccanico prestazionale. Elevate prestazioni in un design compatto.
Curve caratteristiche
Dati di potenza
Classe di efficienza
Flusso volumetrico
Differenza di pressione complessiva
Tensione
Frequenza
Corrente assorbita
Potenza
Velocità di rotazione del ventilatore
Peso
-
m³/min
Pa
V
Hz
A
kW
min-1
kg
A-HP 355/35-120/7,5
-
23,9
13600
400
120
15,5
7,5
7125
52
A-HP 355/35-120/11,0
-
41,0
13720
400
120
22,5
11,0
7120
56
A-HP 355/35-120/15,0
-
77,4
13610
400
120
29,0
15,0
7125
84
Curve caratteristiche
Dati di potenza
Classe di efficienza
Flusso volumetrico
Differenza di pressione complessiva
Tensione
Frequenza
Corrente assorbita
Potenza
Velocità di rotazione del ventilatore
Peso
-
m³/min
Pa
V
Hz
A
kW
min-1
kg
A-HP 355/35-120/7,5
-
23,9
13600
400
120
15,5
7,5
7125
61
A-HP 355/35-120/11,0
-
41,0
13720
400
120
22,5
11,0
7120
78
A-HP 355/35-120/15,0
-
77,4
13610
400
120
29,0
15,0
7125
106

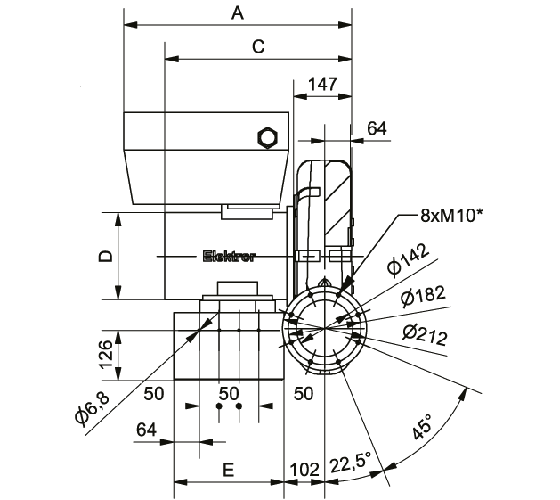

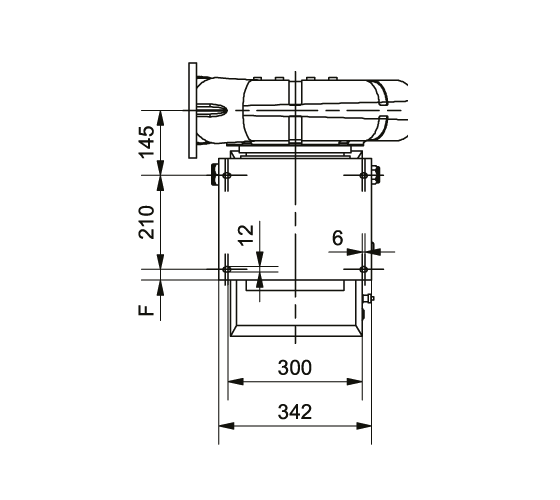

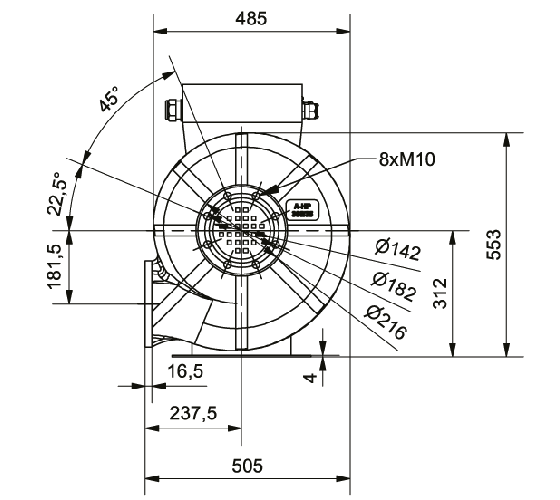

Disegni tecnici
Downloads
|
Istruzioni per l'uso A-HP (de, en) |
Istruzioni per l'uso | 2 MB | Scarica | |
|
Istruzioni per l'uso A-HP (zh) |
Istruzioni per l'uso | 3 MB | Scarica | |
|
Katalog_A-HP_DE_EN.pdf |
Catalogo | 6 MB | Scarica |
