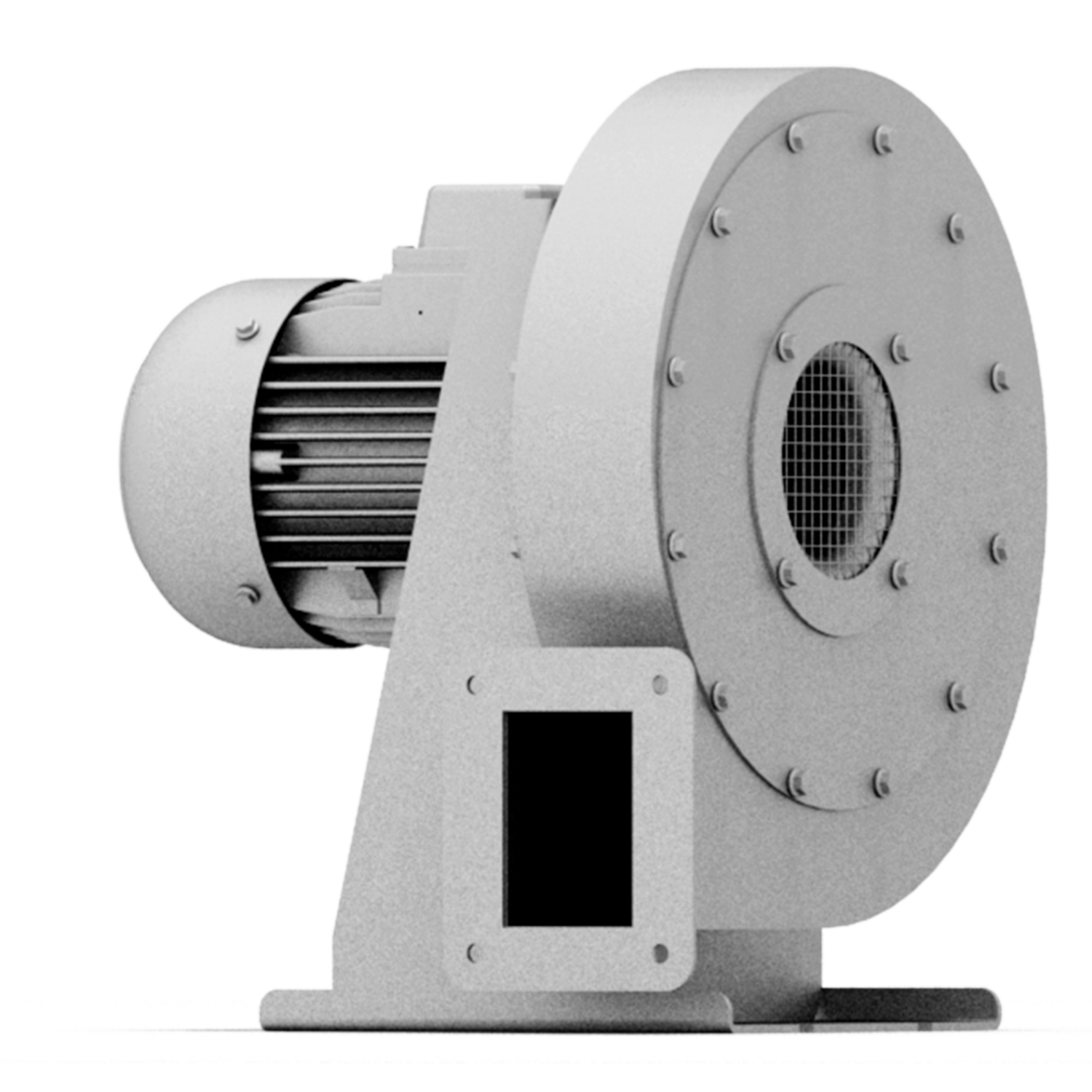

Ventilatori radiali ad alta pressione con convertitore di frequenza
S-HP 290/30
Fino a 64 m³/min e 15.250 Pa. Trasmissione diretta, non soggetta ad usura, mediante convertitore di frequenza separato (FU) o integrato (FUK). Ad elevata velocità fino a 105 Hz (ca. 6.200 U/min). Alloggiamento in acciaio o acciaio inox, giranti con pale prevalentemente rovesce in acciaio o alluminio. Nell'esecuzione in acciaio: albero in acciaio inossidabile ed elevata resistenza anti-corrosione. Possibilità di collegamento variabili.
Curve caratteristiche
Dati di potenza
Classe di efficienza
Flusso volumetrico
Differenza di pressione complessiva
Tensione
Frequenza
Corrente assorbita
Potenza
Velocità di rotazione del ventilatore
Peso
-
m³/min
Pa
V
Hz
A
kW
min-1
kg
S-HP 290/30-105/2,20
-
14,7
6800
230/400
105
7,9/4,5
2,2
6185
24
S-HP 290/30-105/3,00
-
26,8
6800
230/400
105
11,6/6,7
3,0
6195
26
Disegni tecnici
