Eentrapse zijkanaalventilatoren

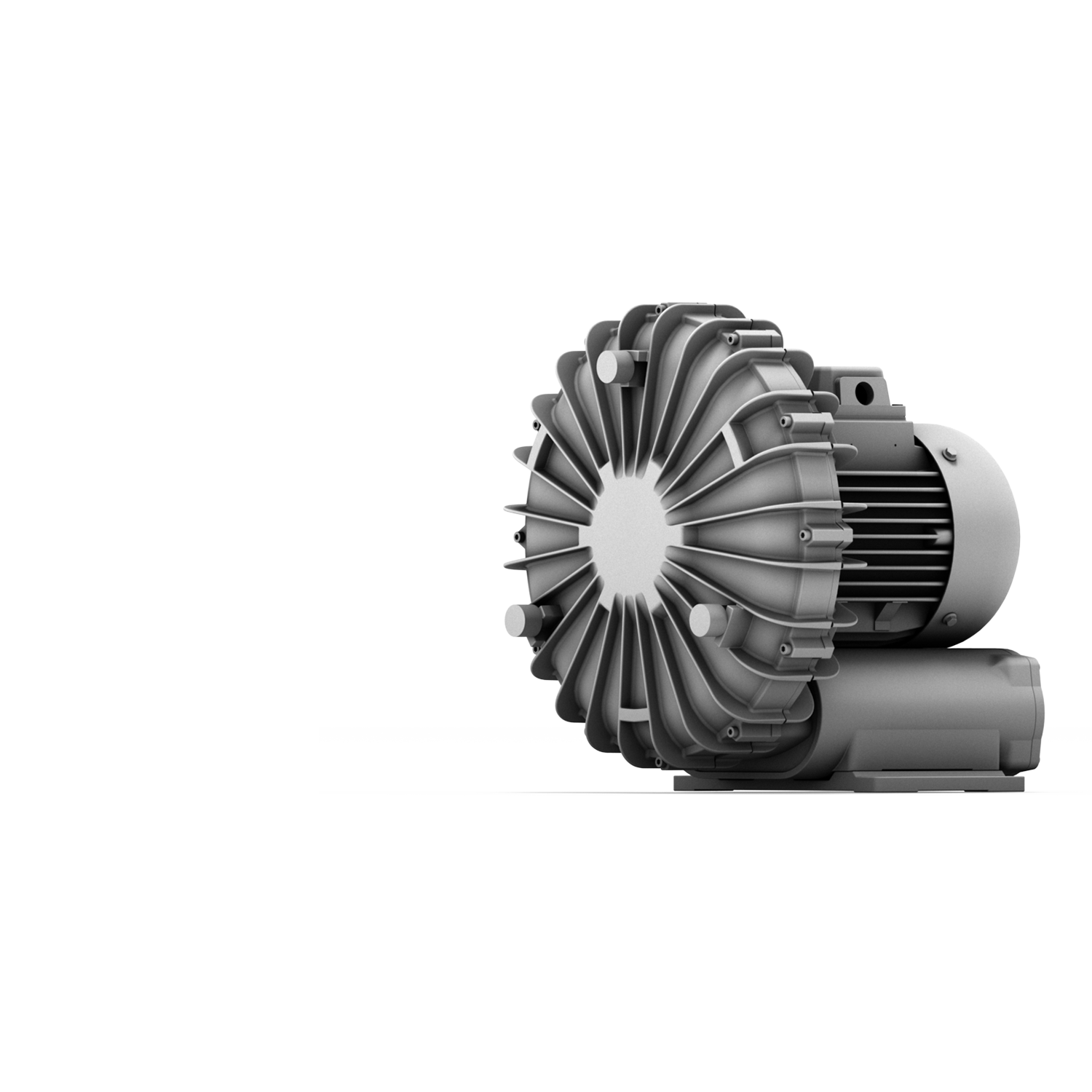

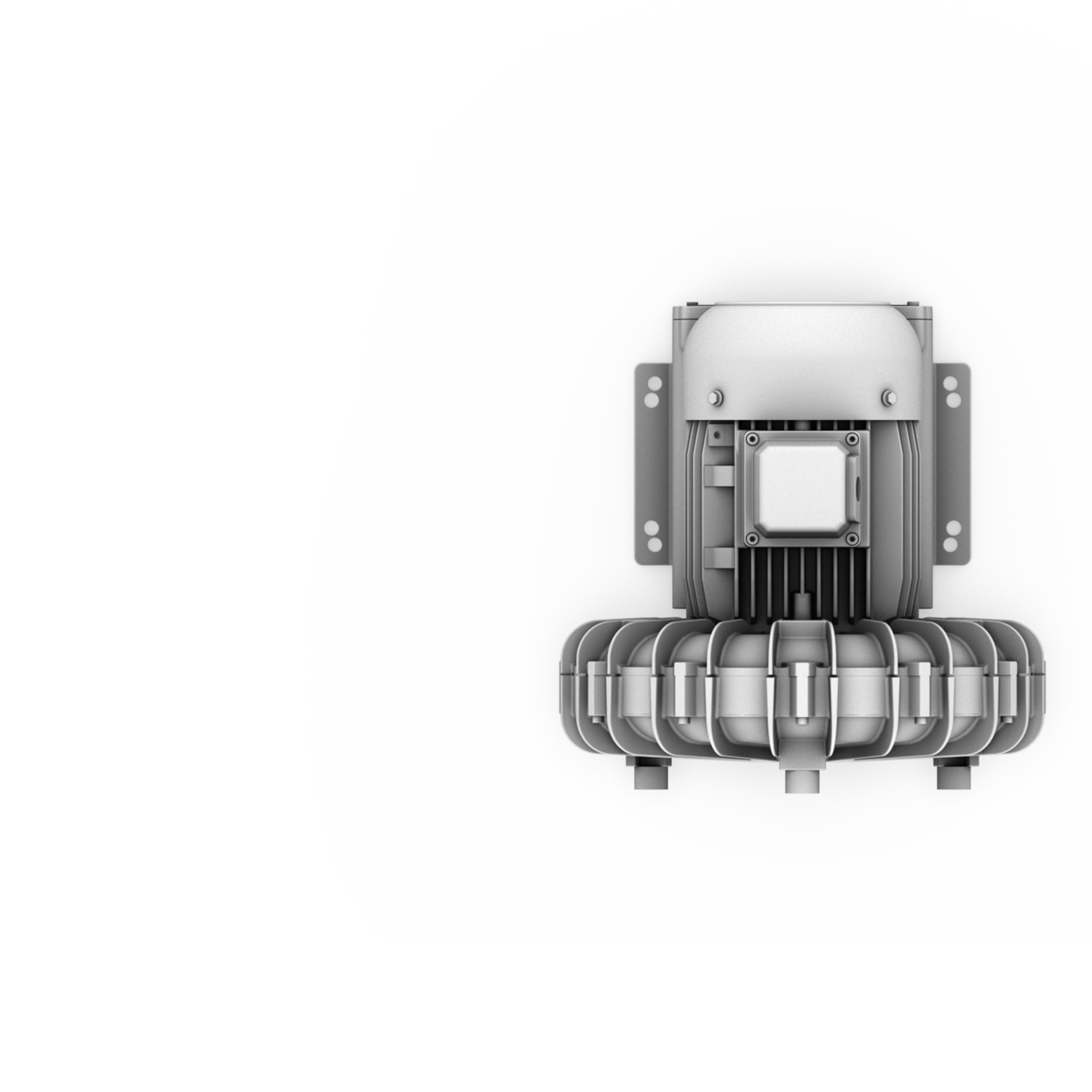

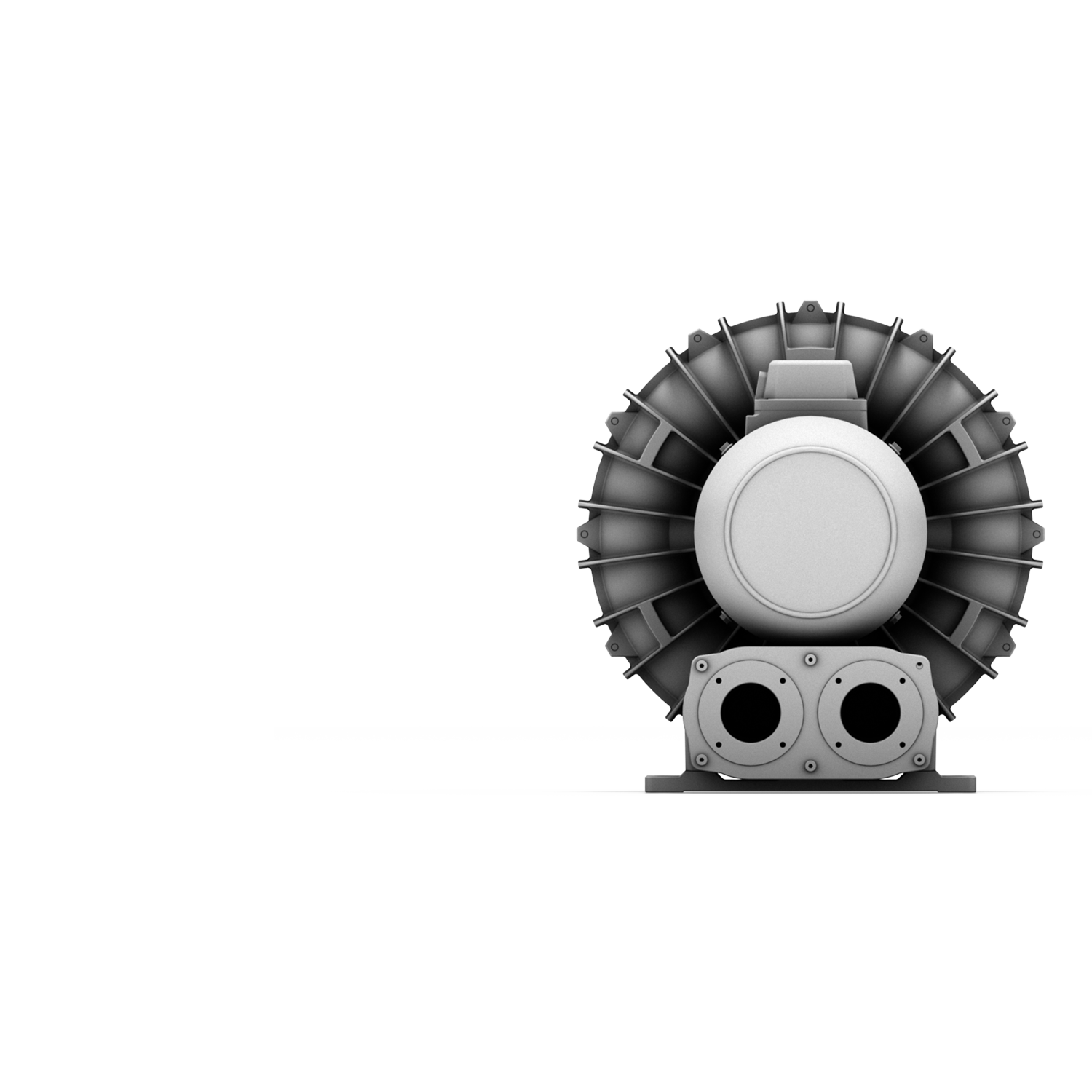

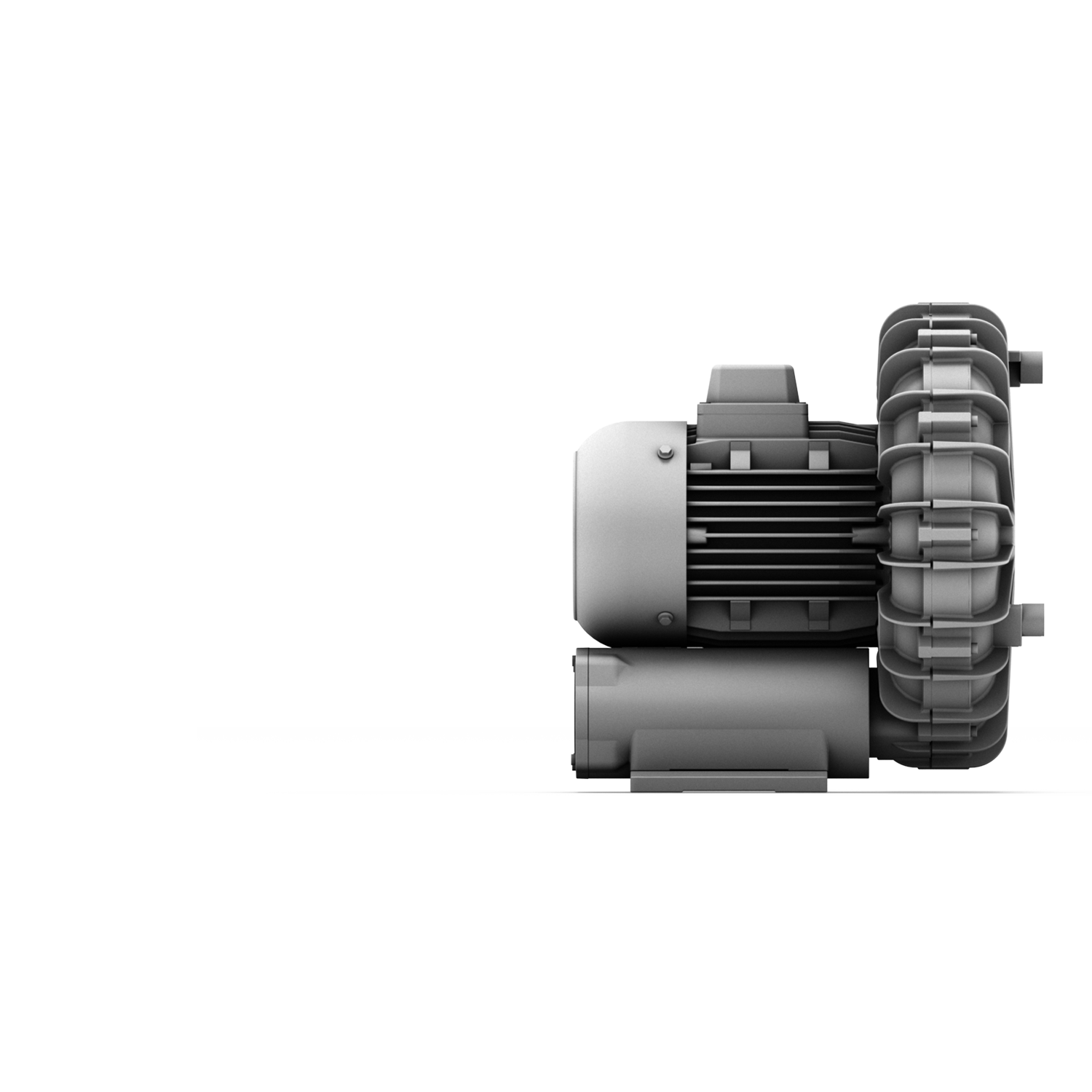

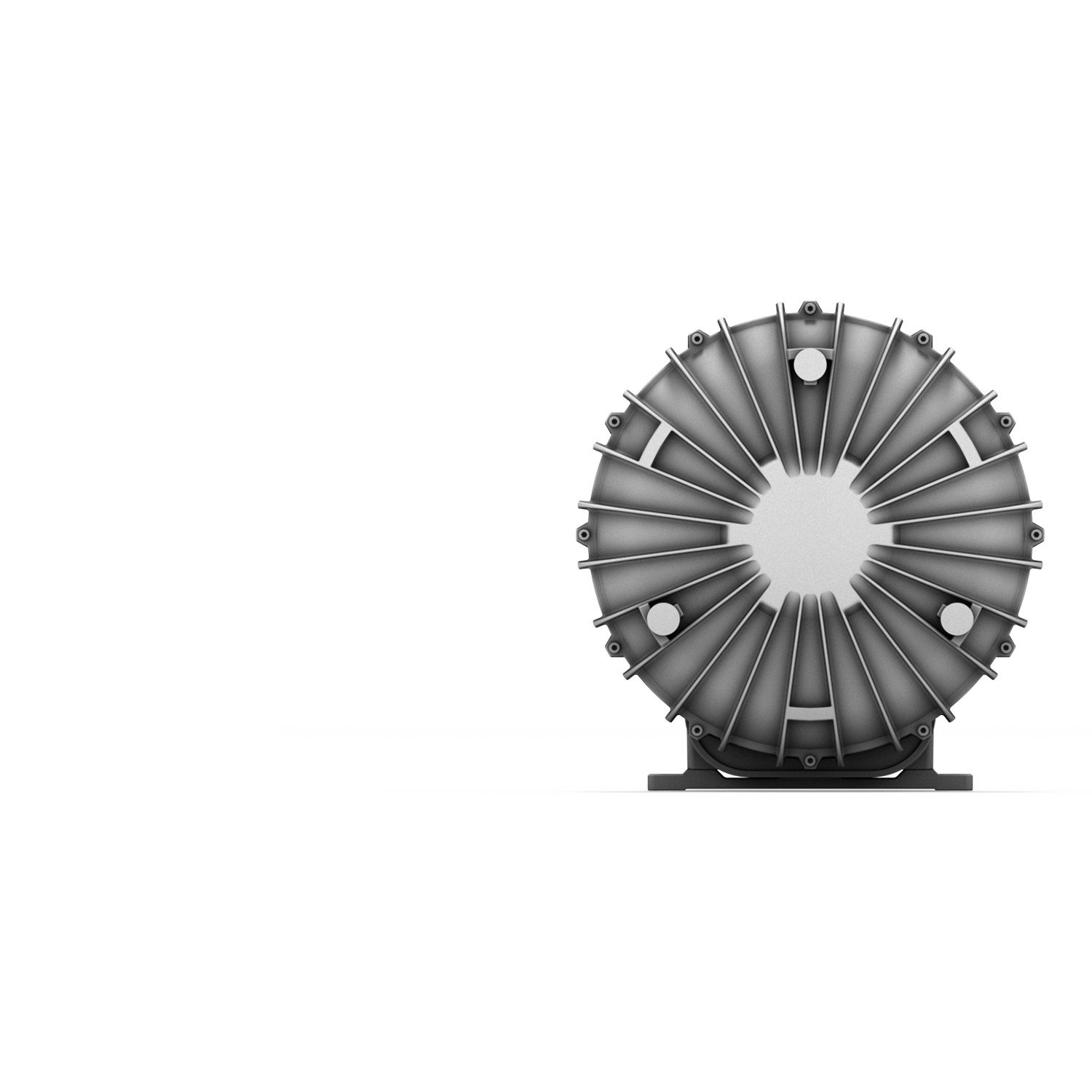

SD 420
Tot 19 m³/min en 410 mbar. Behuizing en open/gesloten loopwielen van gegoten aluminium. Directe aandrijving, geïntegreerde geluiddemping, compact model, grotendeels corrosiebestendig.
Karakteristieken
Vermogensgegevens
Rendementsklasse
Volumestroom
Totaal drukverschil
Volumestroom (onderdruk)
Totaal drukverschil (onderdruk)
Spanning
Frequentie
Stroomopname
Vermogen
Ventilatortoerental
Gewicht
Geluidsdrukniveau
-
m³/min
Pa
m³/min
Pa
V
Hz
A
kW
min-1
kg
dB (A)
SD 420
-
2,8
34000
2,8
26000
207-253/360-440
50
6,50-7,20/3,75-4,15
1,8
2910
27
62
Karakteristieken
Vermogensgegevens
Rendementsklasse
Volumestroom
Totaal drukverschil
Volumestroom (onderdruk)
Totaal drukverschil (onderdruk)
Spanning
Frequentie
Stroomopname
Vermogen
Ventilatortoerental
Gewicht
Geluidsdrukniveau
-
m³/min
Pa
m³/min
Pa
V
Hz
A
kW
min-1
kg
dB (A)
SD 420
-
3,2
36000
3,2
28000
255-300/440-520
60
7,30-7,80/4,20-4,50
2,64
3480
27
65
SD 420
IE3
3,2
36000
3,2
28000
277/480
60
7,60/4,40
2,64
3480
27
65

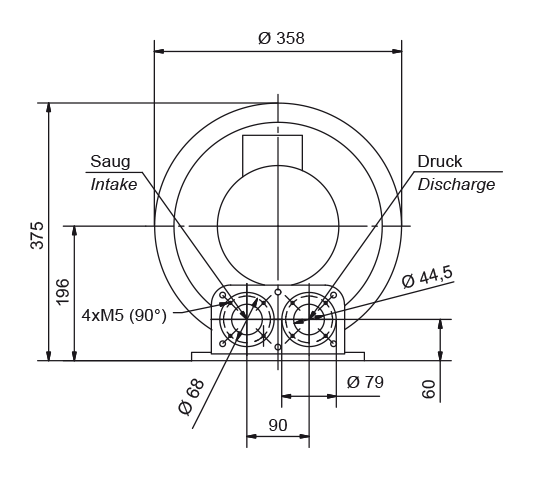

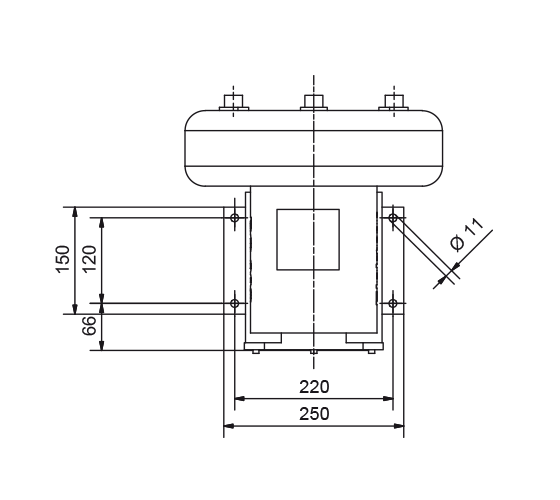

Technische tekeningen
