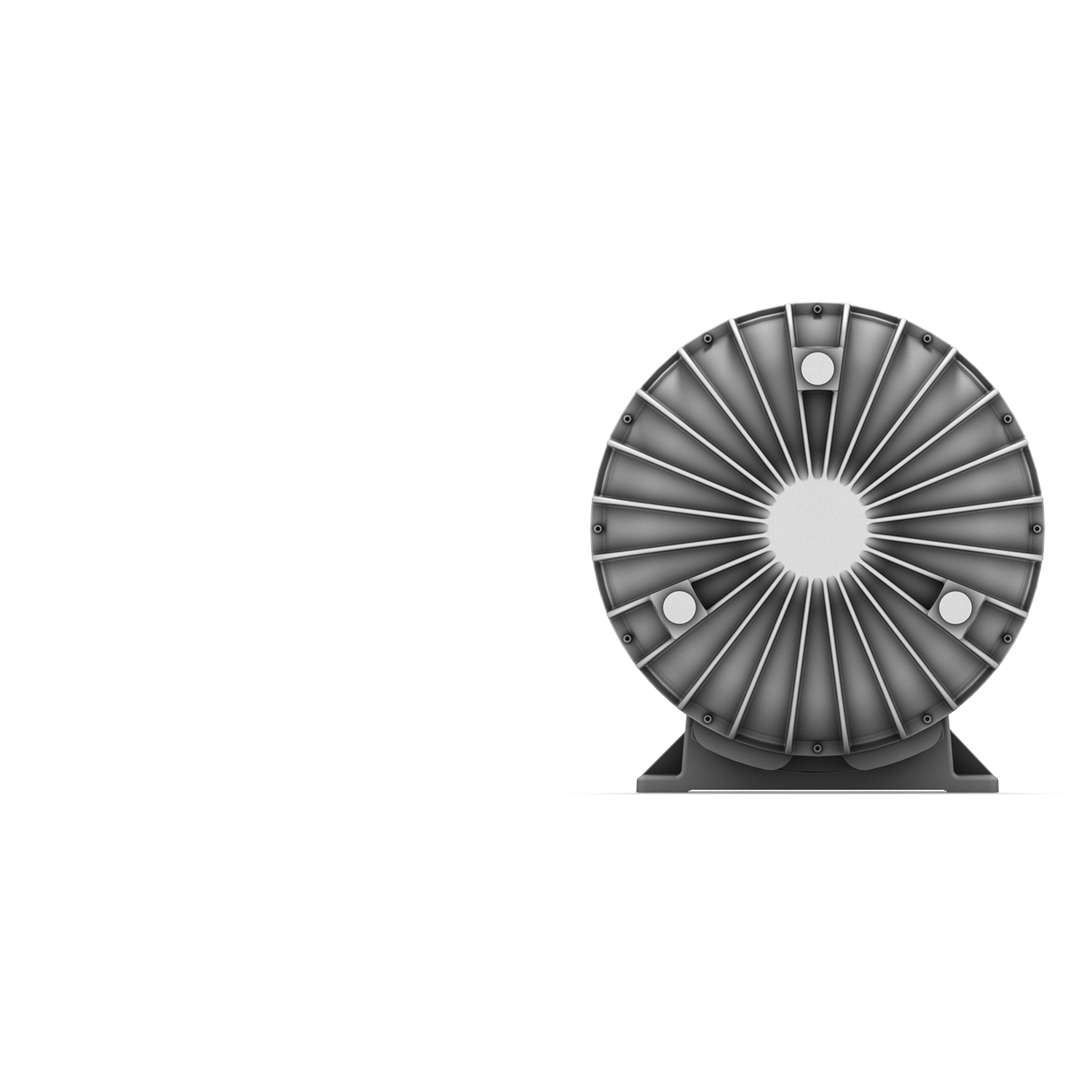

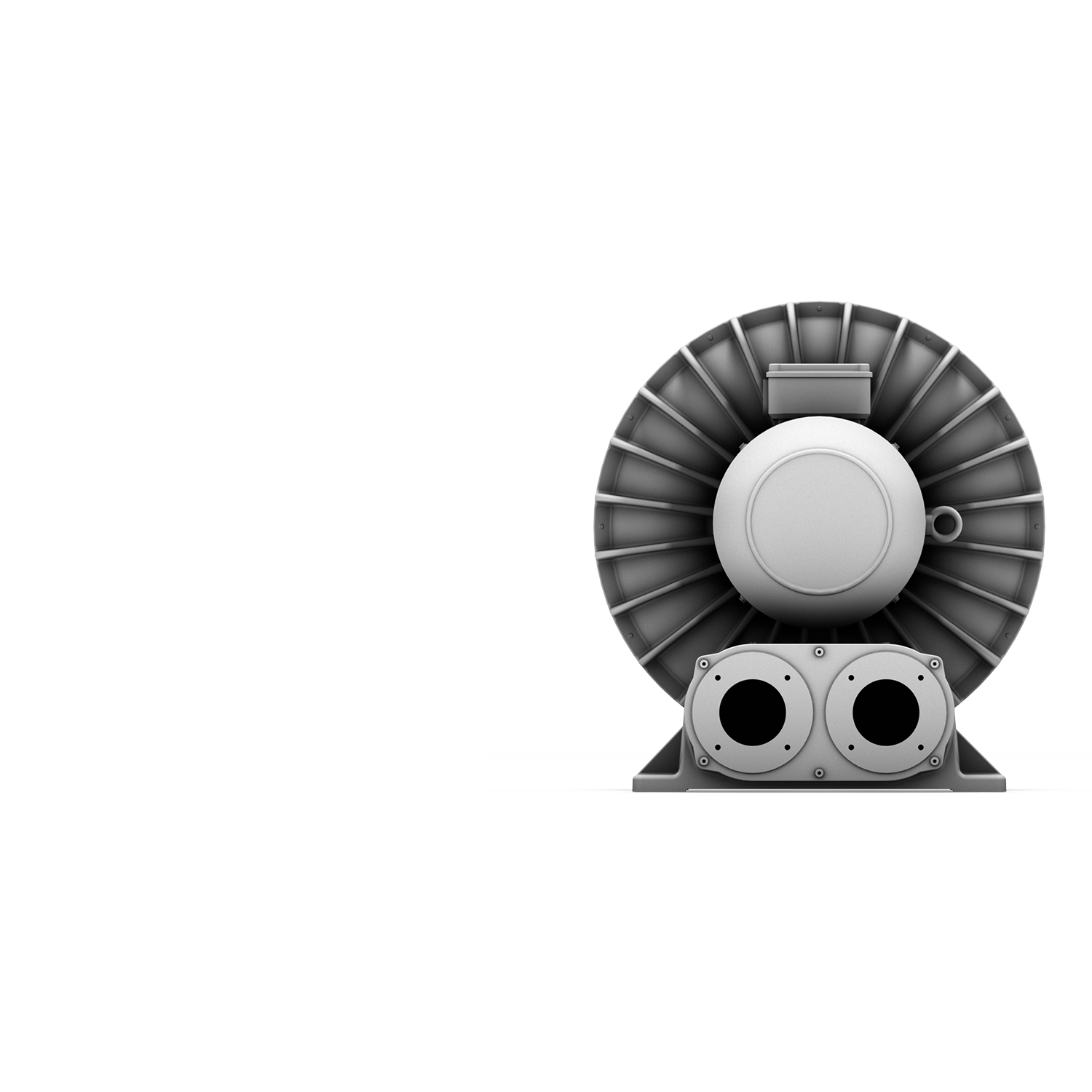

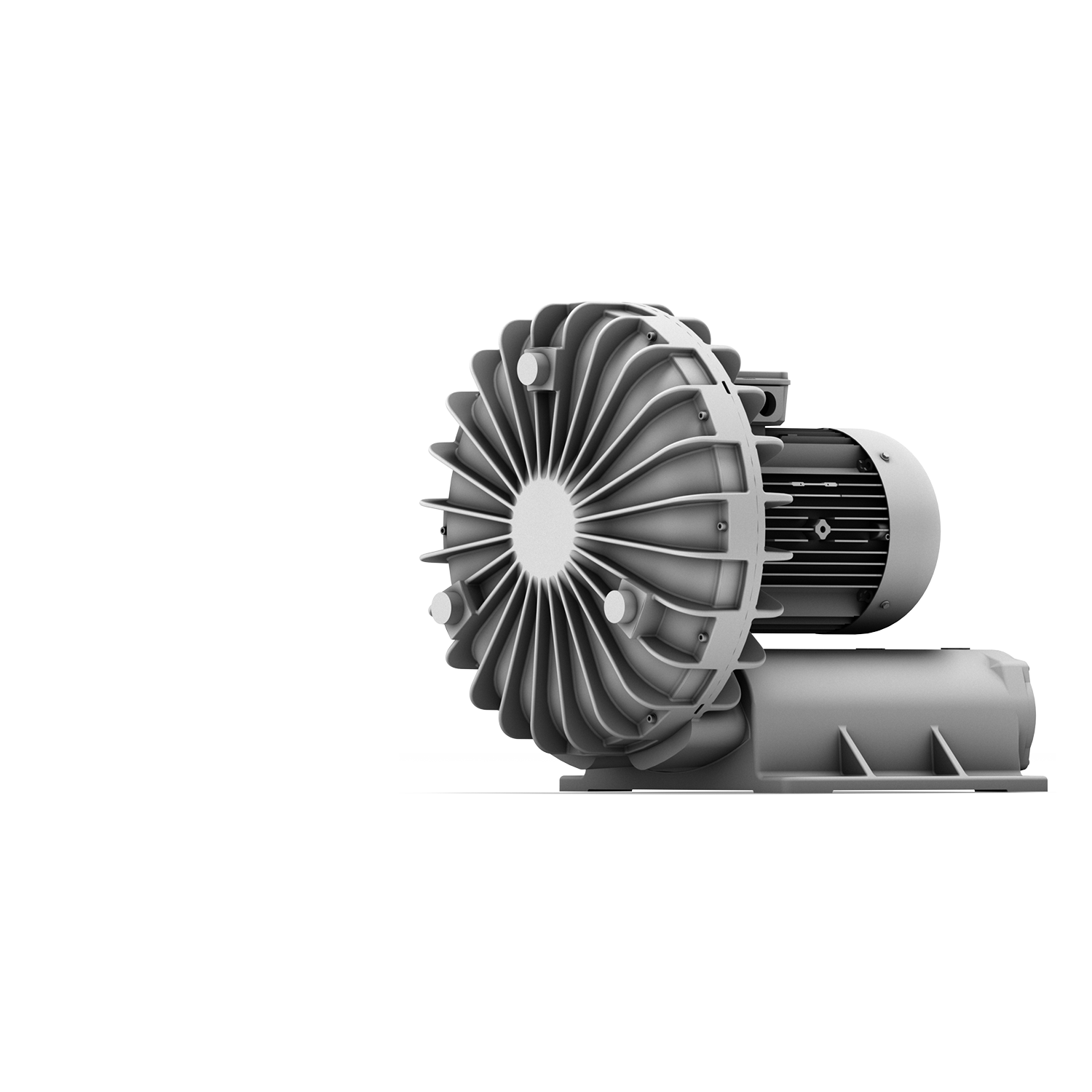

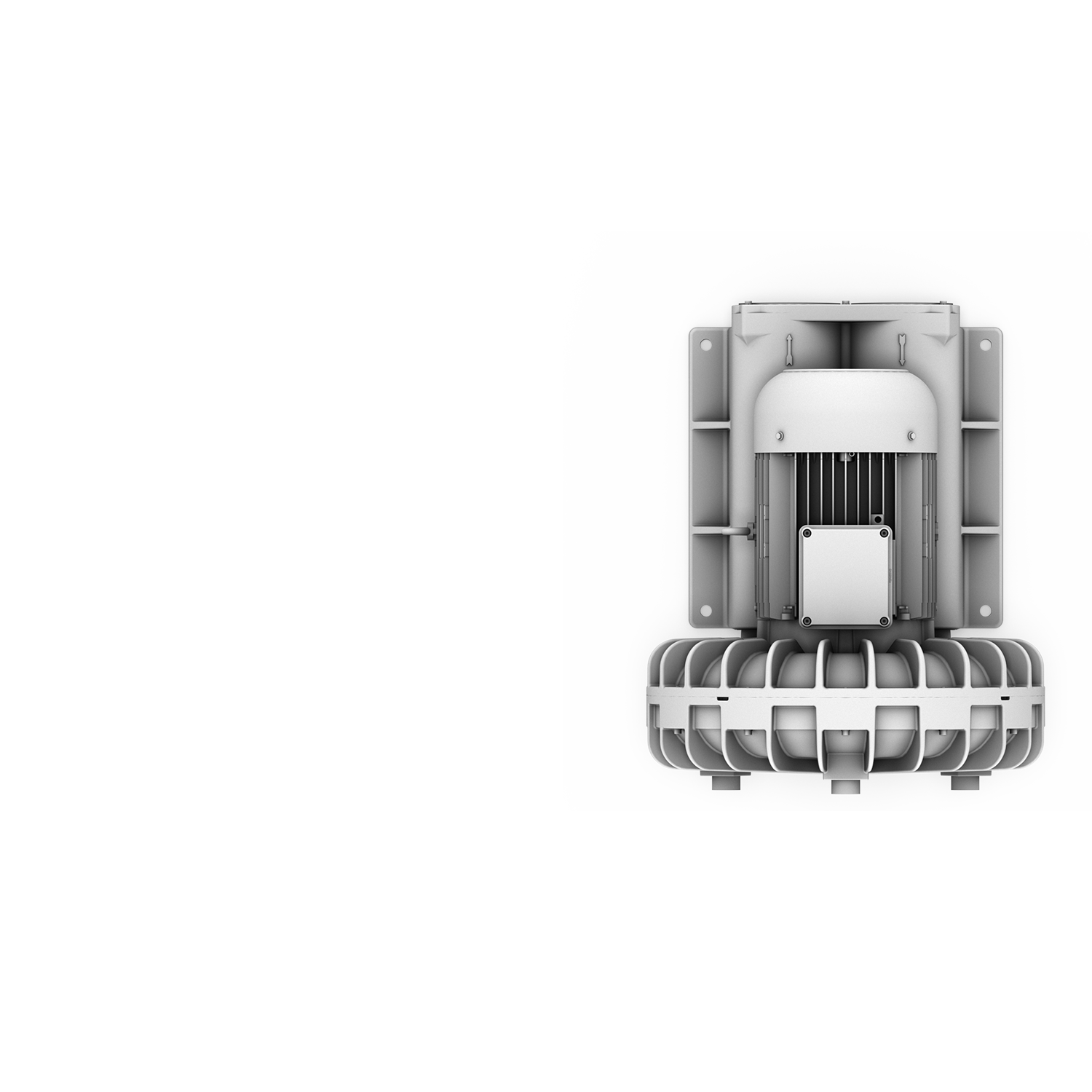

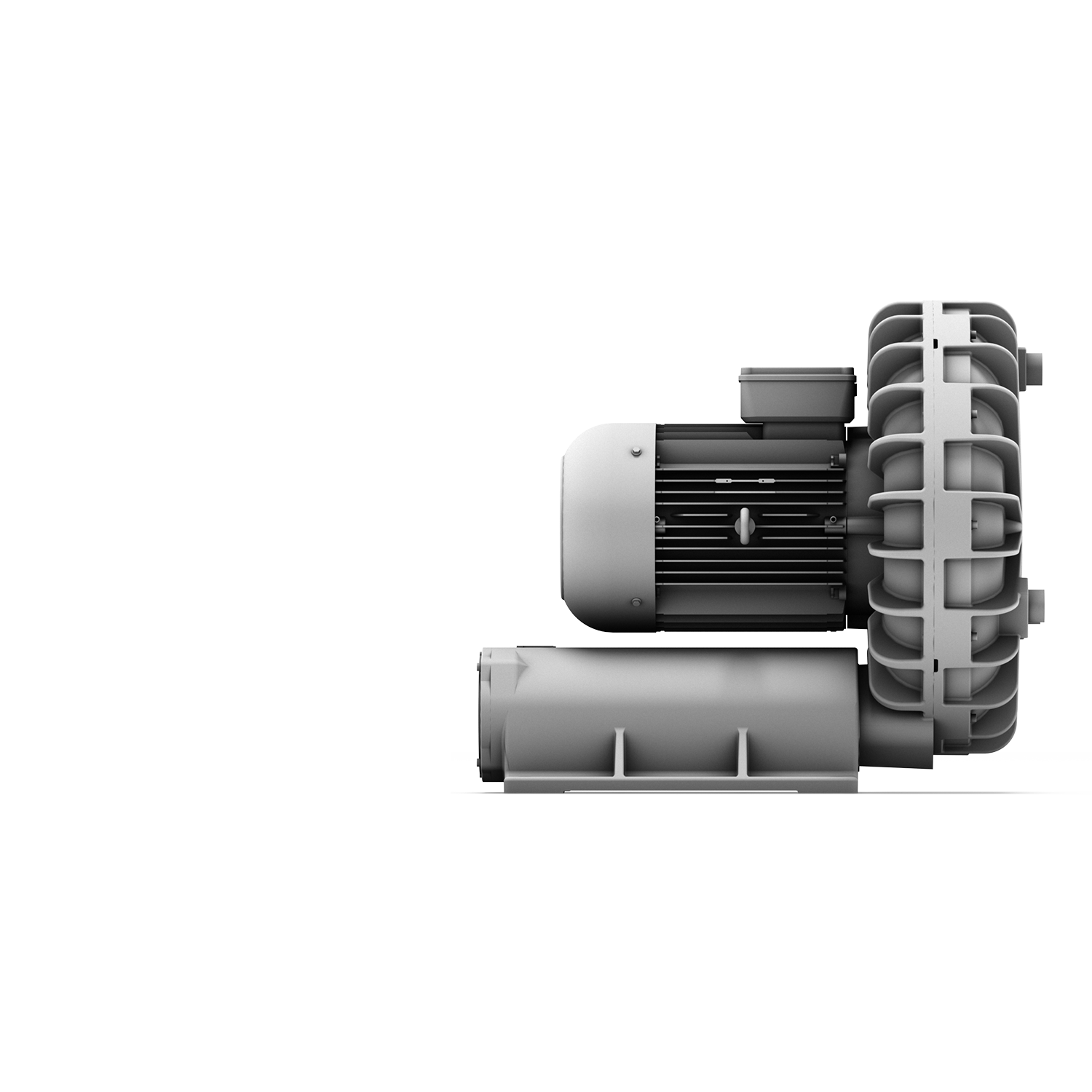

单级侧面管道压缩机
SD 90
最高 19 m³/min 和 410 mbar。 外壳和开放/闭合的转子由铝铸件制成。 直接驱动，集成有消声器，紧凑式结构，十分耐腐蚀。
特性曲线
性能数据
效率等级
体积流量
总压差
体积流量（低压）
总压差（低压）
电压
频率
电流消耗
功率
风机转速
重量
声压级连接吸入端
声压级连接压出端
-
m³/min
Pa
m³/min
Pa
V
Hz
A
kW
min-1
kg
dB (A)
dB (A)
SD 90
-
14,2
17000
14,2
19000
360-440
50
12,0-11,3
5,9
2925
104
86-87
82-83
特性曲线
性能数据
效率等级
体积流量
总压差
体积流量（低压）
总压差（低压）
电压
频率
电流消耗
功率
风机转速
重量
声压级连接吸入端
声压级连接压出端
-
m³/min
Pa
m³/min
Pa
V
Hz
A
kW
min-1
kg
dB (A)
dB (A)
SD 90
-
17,0
16000
17,0
18000
440-520
60
12,8-11,9
7,6
3515
104
90-92
86-87
SD 90
IE3
17,0
12000
17,0
14000
480
60
10,3
6,6
3540
104
90-92
86-87

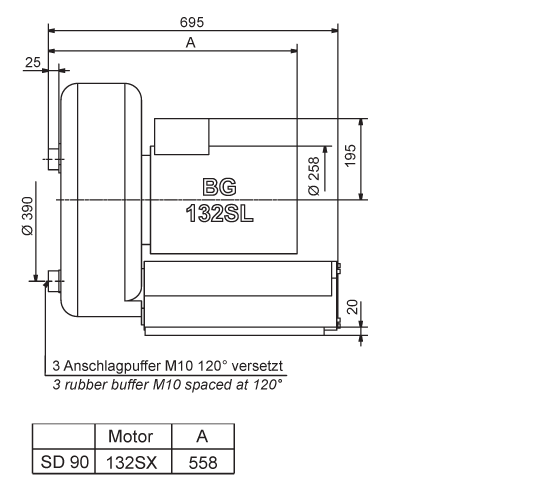

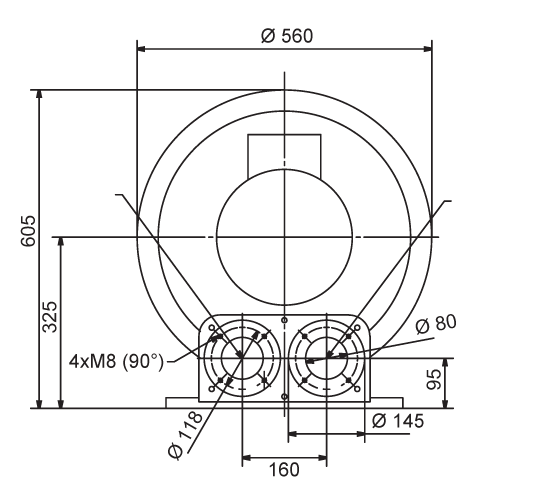

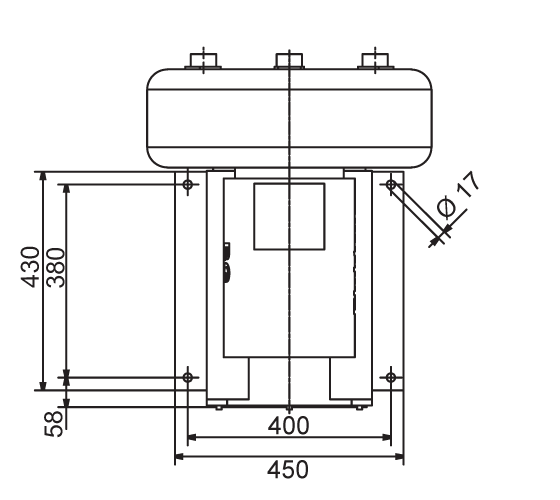

技术图纸
